초보도 할수 있는 CCTV 자가설치 방법 두번째! 아날로그

초보도 할수 있는 CCTV 자가설치 방법 에 대해 한번에 정리 하려고 했는데... 쓰다보니 정리도 덜 된거 같아서 두번에 나눠서 하게 되었네요.

웹툰 작가님들이 왜 자주 하는 말 중에 '분량조절 실패' 라는 말을 하던데.. 느낌을 알듯 합니다^-^

그래서 오늘은 저번 시간에 말씀 드리지 못했던 아날로그 방식에 대해서 간략 하게 설명 한 뒤에 설치 방법을 안내 해 드리도록 할께요^^

ip나 아날로그 방식이나 비슷하긴 마찬가지 입니다. ip 같은 경우엔 utp를 사용한다는 부분이 있는데, 이 또한도 카테고리 방식에 대해서 조금 나눠지긴 합니다만 초보 분들이 알기엔 그냥 utp를 쓴다는것 정도에서만 알고 계시는게 이로울듯 해요.

아날로그 방식에서는 sdi , tvi , cvi , ahd... 등의 종류가 있습니다만 쉽게 정리해보면 sdi - tvi, cvi , ahd  로 두 타입으로 나눌수 있습니다.

간단히 화질 부분으로 설명을 드리자면 sdi 가 tvi , cvi , ahd 보단 좋다고 말씀드릴수 있습니다.

그렇다 보니 설치 난이도가 sdi 가 조금 더 어려운 부분이 있습니다. (배선이 달라요.)

sdi는 동축이라는 케이블을 사용해야 구동이 됩니다. (구체적 설명은 제외 할께요^^;;)

이외 tvi , cvi , ahd 타입은 일반 cctv 케이블로도 (일명 복합선) 구동이 가능합니다. 단, 카메라와 녹화기 간의 거리에 따라 때론 동축케이블을 사용하기도 합니다. (약, 80m 내외로는 복합선 80m를 넘어갈땐 동축 사용) 이는 거리에 따라 영상 신호 전달이 약해져 영상에 노이즈가 생기는 큰 원인이 될 수 있습니다.

노이즈 부분에 대해서는 따로 또 정리를 해보도록 하겠습니다.

1. SDI 설치 방법

준비물 : SDI 카메라, SDI 녹화기 (*녹화기에 따라 전체 호환이 가능한 제품도 있습니다.) , 동축케이블 *(5c , 3c "아무거나 크게 상관없어요.") , 설치 위치가 100m 를 넘어가는 경우엔 VCTF 라는 전원선이 따로 필요합니다. 그렇지 않을경우엔 동축케이블에 DC 배선이 결합되어있는 케이블이 있으니 이부분을 참고 해주세요! (비용적으론 동축만 있는 케이블보다 약 2배 정도 비싸요) , 동축타입에 따른 컨넥터, 압착기

-설치 방법은 이전 ip 카메라와 같습니다.  카메라 부착 위치와 녹화기 설치 위치를 정한뒤 그 사이를 준비해 주신 동축 케이블로 연결을 합니다. *주의점은 동축은 심하게 구부리거나 꼬여있을 경우 안에서 단선이 될 가능성이 있으므로 주의 해야합니다. (tip : 구매시 케이블을 해체 하면서 꼬여있는 선을 반대 방향으로 돌리면서 빼내주시면 케이블이 쉽게 펴집니다. )

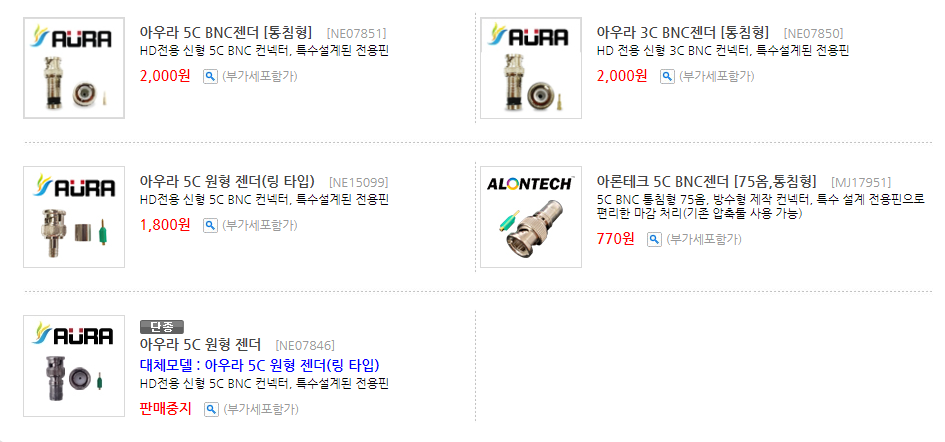

동축 컨넥터



동축 압착기 및 사용 설명은 아래 참고 해주세요.



녹화기 쪽 연결 방법

카메라 쪽 연결 방법

카메라 쪽 영상 연결 부분입니다.

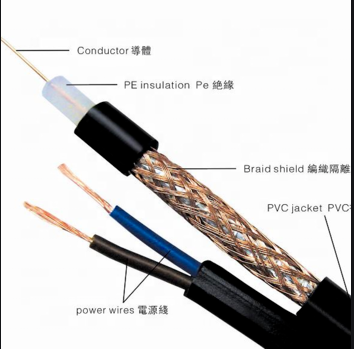

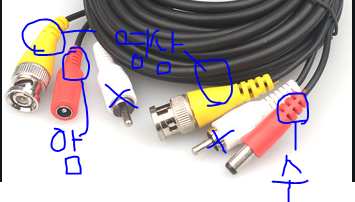

동축케이블 벗겨낸 모습 / DC 암수 모습과 BNC(컨넥터) 연결 모습



배선 난이도는 크게 어렵진 않습니다. 다만, 배선이 잘 안풀어진다는 부분에 어려움이 있습니다만 배테랑 분들은 크게 어려워 하진 않으시죠. 아무래도 초보자 분들이 SDI 카메라를 설치 하신다는건 어려움이 있을꺼 같아요. 난이도도 쉽고 설치도 쉽게 하시고 싶으시다면 IP 카메라를 추천 드립니다. 다만 가격적인 부분이 타 종류에 비해 약간 더 비쌀수 있어요.

아무래도 이번에도 분량 조절이 큰 실패네요ㅠ 다음 시간에 나머지 못한 TVI , CVI , AHD 를 가지고 올께요ㅠ

새해 복 많이 받으시고! 이번 년도에는 제발 마스크 안쓰는 시간이 돌아오길 바랍니다.
